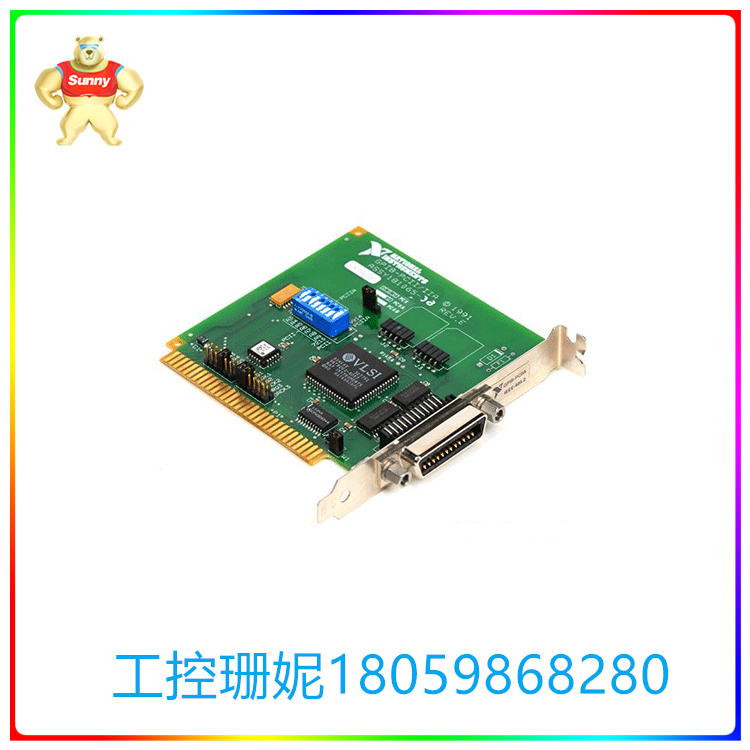

PC/104-GPIB GPIB 仪器控制设备 接口卡 用于解耦GPIB传输

【产品详情】

特征：

完全兼容 IEEE 488.2

3 个 16 位 DMA 通道

FIFO缓冲器，用于解耦GPIB传输

National Instruments PC/104-GPIB 接口卡是 PC/104 模块中的低成本、高性能 IEEE 488 接口。NI TNT4882C ASIC 使 NI PC/ 104-GPIB 成为 工业 环境 的 最 高性能 IEEE 488.2 接口 板。TNT4882C芯片执行 IEEE 488.2 标准要求的基本 IEEE 488 讲话器、侦听器和控制器功能。标准 PC/104-GPIB 是一个 16 位 PC/104 接口。还提供 8 位版本。

National Instruments PC/104-GPIB GPIB 仪器控制装置

NI PC/ 104-GPIB （部件号： 778041-01， 778041-02， 777414-01， 777415-01， 776946-01） 是 一 款 专为 工业 应用 设计 的 IEEE 488 （GPIB） 接口。 该即插即用设备可执行 IEEE 488.2 所需的所有主要 IEEE 488 控制器、侦听器和讲话器功能。National Instruments PC/104-GPIB 是 PC/104 模块中的高性能、经济实惠的选择。该器件提供 8 位和 16 位版本，适用于多种操作系统。

PC/104-GPIB GPIB仪器控制装置和传统的AT-GPIB/TNT在功能上完全相同。这两个器件具有寄存器和软件兼容性。该GPIB设备可配备20英寸带状电缆。带状电缆的自由端接面板安装型标准GPIB连接器。因此，用户可以通过标准GPIB电缆轻松地将PC/104-GPIB与多达14台仪器连接起来。如果愿意将超过14台仪器连接到一个系统，用户可以从NI购买总线扩展器或扩展器。

该设备提供完全即插即用的32位多任务驱动程序。这款工业级 GPIB 仪器控制设备配有 11 条跳线可选中断线和 3 个 16 位 DMA 通道。NI PC/104-GPIB 可以很容易地 在 大多数 Microsoft Windows 版本 的 操作系统 上 进行 安装和 配置。在标准配置下工作时，该器件需要50 mA至100 mA的功率。NI PC/ 104-GPIB 设备 在 互 锁 握 手 模式下 可 提供 > 1.5 MB/ s 的 速度， 在 非 互锁 握 手 模式 （HS488） 下 可 >提供 1.6 MB / s 的 速度。

相关部件号：776946-01、777414-01、777415-01、778041-01、778041-02

PC/104-GPIB GPIB 仪器控制设备 接口卡 用于解耦GPIB传输

【英文介绍】

Features:

Fully compatible with IEEE 488.2

Three 16-bit DMA channels

FIFO buffer for decoupling GPIB transmissions

The National Instruments PC/104-GPIB interface card is a low-cost, high-performance IEEE 488 interface in the PC/104 module. The NI TNT4882C ASIC makes the NI PC/ 104-GPIB the highest performance IEEE 488.2 interface board for industrial environments. The TNT4882C chip performs the basic IEEE 488 speaker, listener, and controller functions required by the IEEE 488.2 standard. The standard PC/104-GPIB is a 16-bit PC/104 interface. An 8-bit version is also available.

National Instruments PC/104-GPIB GPIB Instrument control unit

NI PC/ 104-GPIB (Part number: 778041-01, 778041-02, 777414-01, 777415-01, 776946-01) is an IEEE 488 (GPIB) interface designed for industrial applications. The plug-and-play device performs all major IEEE 488 controller, listener, and speaker functions required by IEEE 488.2. The National Instruments PC/104-GPIB is the high-performance, affordable choice in the PC/104 module. The device is available in 8-bit and 16-bit versions for a variety of operating systems.

The PC/104-GPIB GPIB instrument control unit is functionally identical to the conventional AT-GPIB/TNT. Both devices have register and software compatibility. The GPIB unit can be equipped with a 20-inch ribbon cable. Free terminating panel mounted standard GPIB connectors for ribbon cables. As a result, users can easily connect PC/104-GPIB to up to 14 instruments via standard GPIB cables. If you are willing to connect more than 14 instruments to a single system, you can purchase a bus extender or extender from NI.

The device provides a fully plug-and-play 32-bit multitasking driver. This industrial-grade GPIB instrument control unit is equipped with 11 jumpers for selectable breaks and 3 16-bit DMA channels. NI PC/104-GPIB can be easily installed and configured on most Microsoft Windows versions of the operating system. When operating in a standard configuration, the device requires 50 mA to 100 mA of power. The NI PC/ 104-GPIB device provides speeds of > 1.5 MB/ s in interlocking grip mode and > 1.6 MB/ s in non-interlocking grip mode (HS488).

Relevant part numbers: 776946-01, 777414-01, 777415-01, 778041-01, 778041-02
