5069-OBV8S 紧凑型 5000 I/O 安全输出模块 通道安全输入模块

【产品详情】

5069-OBV8S 的技术参数

制造者 罗克韦尔自动化

反向电压保护 是的

现场功率损耗检测 是（每分）

不。输出组数 两 （2）

脉冲宽度，最小值 400微秒

安全反应时间（SRT） 4.5 毫秒

安全完整性等级 SIL CL3、PLe、Cat.4

输出电流额定值 凌晨 1：00

输出电压信号范围 17.5-32伏直流电

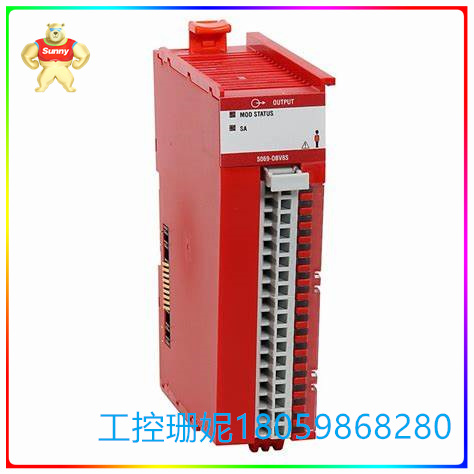

Allen-Bradley 5069-OBV8S 是一款紧凑型 5000 I/O 安全输出模块。该模块内置八 （8） 个输出通道，可在 17.5-32VDC 的电压范围内运行。该模块适用于要求高达安全完整性等级 （SIL） CL3 和 PLe、Cat.安全级别。此外，通道安全输入模块。该模块支持电源接线配置，每通道提供 1 A 的输出电流。

该模块可与 Compact GuardLogix 5380 控制器一起安装，充当本地 I/O 模块。作为分布式 I/O 模块，该模块可与 GuardLogix 5580 控制器配合使用。

5069-OBV8S 具有检测现场功率损耗、空载、输出短路、过载、输出过热和输出过热检测的能力，同时嵌入式保护功能包括反向电压保护和过压保护。

对于安全功能，当控制器进入程序模式或故障模式时，模块的输出通道会自动关闭。当检测到故障时，安全输出切换到 OFF 状态，并将在此状态下重新锁定，直到故障原因被消除。此外，必须将安全输出提升到安全状态，以使模块恢复正常运行。

5069-OBV8S 符合 SIL CL3、PLe、Cat 的安全完整性等级 （SIL）。4. 安全反应时间（SRT）为4.5ms，最小输出脉冲宽度为400μs。 这些模块使用生产者和消费者通信系统，该系统由模块和不同设备之间的智能数据传输组成。

在这种操作模式下，每个模块都可以生成数据，而无需先轮询。

Allen-Bradley 5069-OBV8S 安全输出模块带有保形涂层，可保护其免受沉闷环境的影响。该模块是直流模块，其 8 点输出电压为 17.5 至 32 伏直流。Allen-Bradley 5069-OBV8S 安全输出模块在水平方向上的最大温度范围为 0 至 60 摄氏度，在垂直方向上的最大温度范围为 0 至 50 摄氏度。温度不应高于最大额定值，因为它可能会导致过热和模块损坏。该模块的输出额定值为每通道 1 安培。电线需要由铜制成，模块的隔离电压额定值高达 250 伏。所有电线都需要紧密牢固，以避免模块在使用过程中出现故障。

5069-OBV8S 紧凑型 5000 I/O 安全输出模块 通道安全输入模块

【英文介绍】

Technical parameters of 5069-OBV8S

Manufacturer Rockwell Automation

Reverse voltage protection Yes

Field power loss detection is (per minute)

Nooooo. Number of output groups two (2)

Pulse width, minimum 400 microseconds

Safe response time (SRT) 4.5 ms

Safety integrity level SIL CL3, PLe, Cat.4

Output current rating 1:00 AM

The output voltage signal ranges from 17.5-32 volts DC

The Allen-Bradley 5069-OBV8S is a compact 5000 I/O security output module. The module has eight (8) built-in output channels that operate in the 17.5-32VDC voltage range. The module is suitable for CL3 and PLe, Cat requiring safety integrity levels up to SIL. Security level. In addition, the channel security input module. The module supports power cable configuration and provides 1 A output current for each channel.

The module can be installed with the Compact GuardLogix 5380 controller and acts as a local I/O module. As a distributed I/O module, the module can be used with the GuardLogix 5580 controller.

The 5069-OBV8S has the ability to detect field power loss, no-load, output short circuit, overload, output overheat and output overheat detection, while embedded protection features include reverse voltage protection and overvoltage protection.

For safety functions, the output channel of the module is automatically closed when the controller enters program mode or fault mode. When a fault is detected, the security output switches to the OFF state and will be re-locked in this state until the cause of the fault is eliminated. In addition, the security output must be raised to a safe state to return the module to normal operation.

5069-OBV8S meets the safety integrity level (SIL) of SIL CL3, PLe, and Cat. 4. The safe response time (SRT) is 4.5ms and the minimum output pulse width is 400μs. These modules use a producer and consumer communication system, which consists of intelligent data transmission between modules and different devices.

In this mode of operation, each module can generate data without first polling.

The Allen-Bradley 5069-OBV8S safety output module comes with a conformal coating that protects it from dull environments. The module is a DC module with an 8-point output voltage of 17.5 to 32 volts DC. The Allen-Bradley 5069-OBV8S safety output module has a maximum temperature range of 0 to 60 degrees Celsius in the horizontal direction and 0 to 50 degrees Celsius in the vertical direction. The temperature should not be higher than the maximum rating, as it may cause overheating and module damage. The output rating of this module is 1 amp per channel. The wires need to be made of copper and the modules have an isolation voltage rating of up to 250 volts. All wires need to be tight and secure to avoid module failure during use.

5069-OBV8S 紧凑型 5000 I/O 安全输出模块 通道安全输入模块
