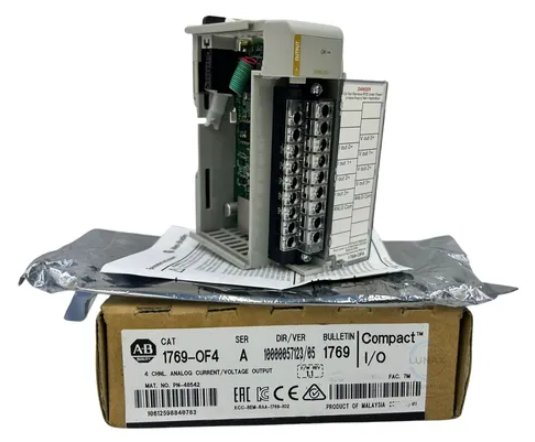

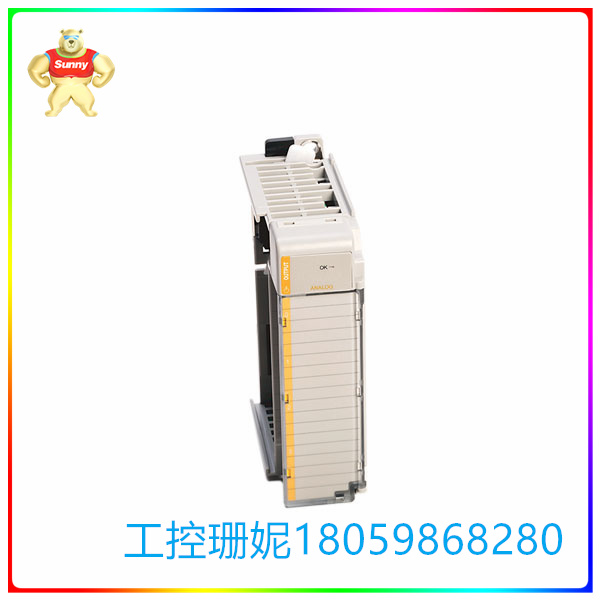

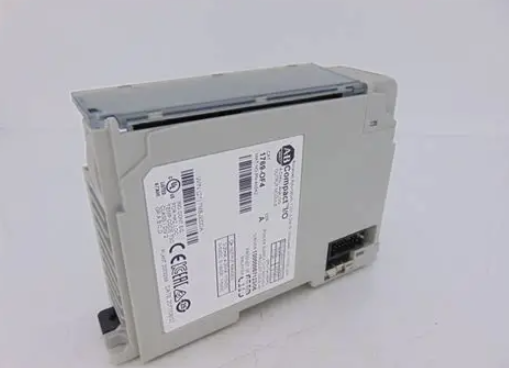

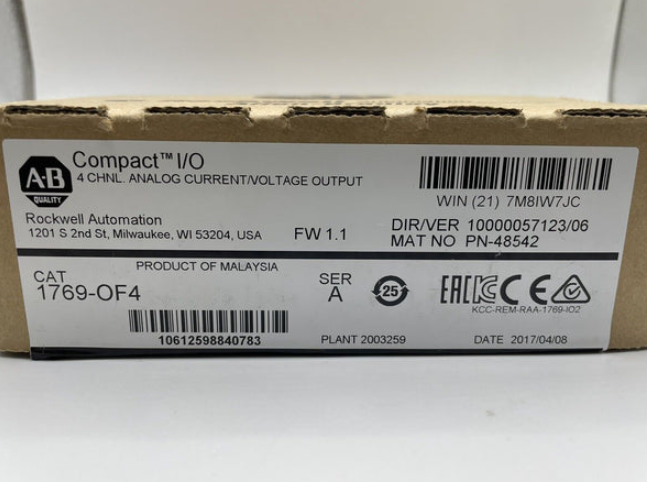

1769-OF4 模拟输出模块 可产生电压/电流信号

【产品详情】

1769-OF4 的技术参数

制造者 罗克韦尔自动化 / Allen-Bradley

品牌 艾伦-布拉德利

产品系列： 紧凑型 I/O

零件号/目录号 1769-OF4型

产品线 CompactLogix的

模块类型 模拟量输出模块

不。输出数量： 四 （4） 个单端

输入类型 模拟输出

兼容控制器： MicroLogix 1500 中;CompactLogix的

通讯电缆 4 积分

装运重量 2千克

电源距离额定值： 8

运输尺寸 8x8x5英寸

模拟范围： 电压：±10V 直流、0 至 10V 直流、0 至 5V 直流、1 至 5V 直流 电流：0 至 20 mA、4 至 20 mA

满量程模拟量程： 电压：±10.5V 直流、-0.5 至 10.5V 直流、-0.5 至 5.25V 直流、0.5 至 5.25V 直流电流：0 - 21 mA、3.2 - 21 mA

系列 A 和 B

模拟数据格式： 15 位加符号单极性和双极性

更换接线端子部件号 1769-RTBN18型

更换门零件编号 1769-RD型

转化率： 2.5 毫秒

电流消耗 @ 5.1V： 120毫安

线材类型 铜

电流消耗 @ 24V： 170毫安

实心线尺寸 22 至 14 AWG

绞合线尺寸 22 至 16 AWG

散热： 2.86 瓦

刚果爱国者联盟 10612598840783

校准： 不需要（由硬件设计保证）

非线性（满量程百分比）： ±0.05%

插槽宽度： 1

关于1769-OF4

Allen-Bradley 1769-OF4 模块是一个模拟输出模块，可产生电压/电流信号。该模块有四 （4） 个单端输出，输出电压范围为 0 至 10 伏和 0-20 mA。模块分辨率为 15 位单极性/双极性，在 5.1 V 时的消耗电流为 120 mA。该模块的最大散热额定值为 2.86 瓦，支持中断的最大转换速率为 3.8 毫秒。1769-OF4 模块的 2.9 毫秒步进响应额定值为 63%，电阻率负载为 0 至 600 欧姆电流或 1 KOhms;或更大的电压。1769-OF4 的最大感性负载为 0.1 mH 电流负载和 1.0 μF 电压负载。它的精度裕度为 0.5%（25 摄氏度时满量程），0 至 50 kHz 时的输出纹波为 +/- 0.05%。

该模拟输出模块的精度漂移为 +/- 0.0086%（每摄氏度），非线性裕度为 +/- 0.05%。它还具有+/-0.8%的模块误差范围（0至60摄氏度），重复性为+/-0.05%。1769-OF4 模块的输出阻抗为 <1 MOhm（用于电压输出）和 >1 MOhms 用于电流输出。1769-OF4 模块具有高达 40 mA 的电流电路保护和过电压保护。它的上电/断电输出响应小于 1 毫秒，额定工作电压为 30 V DC。它的重量为 280 克（0.61 磅），模块尺寸为 118 x 35 x 87 毫米（4.65 x 1.38 x 3.43 英寸）。

1769-OF4 是一款 Allen-Bradley 可编程自动化控制器 （PAC） 组件， 专门用作 MicroLogix 1500 和 CompactLogix 控制器的模拟输出模块。该模拟输出模块设计用于驱动特定控制回路的调节最终控制元件 （FCE），例如调节阀、变频驱动器 （VFD）、阻尼器、百叶窗和指示设备，例如指示器、记录仪、数据记录器和其他设备。

该模拟输出具有嵌入式四 （4） 个单端输出通道。每个通道可单独配置信号类型，例如 0-20mA 和 4-20 mA 电流信号以及 ±10V dc、0 至 10V dc、0 至 5V dc、1 至 5Vdc 电压信号。该模块具有 15 位输出分辨率，可配置为单极性和双极性操作。模拟信号可以用作或指定为比例 + 积分 + 微分 （PID） 控制器的控制输出 （CO），或将信号重新传输到接收元件，例如指示器、记录器、数据记录器、转换器和其他类似仪器。模拟输出信号也可以通过人机界面 （HMI）、监控和数据采集 （SCADA）、分布式控制系统 （DCS） 和其他基于计算机或电气的手动装载机启动。

1769-OF4 模拟输出模块 可产生电压/电流信号

【英文介绍】

Technical parameters of 1769-OF4

Manufacturer Rockwell Automation/Allen-Bradley

Brand Allen Bradley

Product line: Compact I/O

Part number/Catalog number Model 1769-OF4

Product line CompactLogix

Module Type Analog output module

Nooooo. Number of outputs: four (4) single ends

Input type simulates output

Compatible controller: MicroLogix 1500; CompactLogix

Communication cable 4 points

Shipping weight 2 kg

Power distance rating: 8

Shipping size 8x8x5 inches

Analog range: Voltage: ±10V DC, 0 to 10V DC, 0 to 5V DC, 1 to 5V DC current: 0 to 20 mA, 4 to 20 mA

Full scale analog range: Voltage: ±10.5V DC, -0.5 to 10.5V DC, -0.5 to 5.25V DC, 0.5 to 5.25V DC current: 0-21 mA, 3.2-21 mA

Series A and B

Analog data format: 15-bit plus sign unipolar and bipolar

Replace the wiring terminal part 1769-RTBN18

Replacement door part number 1769-RD

Conversion rate: 2.5 milliseconds

Current consumption @ 5.1V: 120 MA

Wire type copper

Current consumption @ 24V: 170 MA

Solid wire sizes 22 to 14 AWG

Stranding wire sizes 22 to 16 AWG

Heat dissipation: 2.86 watts

Union of Congolese Patriots 10612598840783

Calibration: Not required (guaranteed by hardware design)

Nonlinearity (full scale percentage) : ±0.05%

Slot width: 1

About 1769-OF4

The Allen-Bradley 1769-OF4 module is an analog output module that generates a voltage/current signal. The module has four (4) single-ended outputs with an output voltage range of 0 to 10 volts and 0-20 mA. The module has a 15-bit unipolar/bipolar resolution and a current consumption of 120 mA at 5.1 V. The module has a maximum heat dissipation rating of 2.86 watts and supports a maximum conversion rate of 3.8 milliseconds for interrupts. The 1769-OF4 module has a 2.9 ms step response rating of 63% with a resistivity load of 0 to 600 ohms current or 1 KOhms; Or greater voltage. The maximum inductive load of 1769-OF4 is 0.1 mH current load and 1.0 μF voltage load. It has an accuracy margin of 0.5% (full scale at 25 degrees Celsius) and an output ripple of +/ -0.05% at 0 to 50 kHz.

The analog output module has an accuracy drift of +/ -0.0086% (per degree Celsius) and a nonlinearity margin of +/ -0.05%. It also has a module error range of +/-0.8% (0 to 60 degrees Celsius) and a repeatability of +/-0.05%. The 1769-OF4 module has an output impedance of <1 MOhm (for voltage output) and >1 MOhms for current output. The 1769-OF4 module has current circuit protection up to 40 mA and overvoltage protection. It has a power on/off output response of less than 1 millisecond and a rated operating voltage of 30 V DC. It weighs 280 grams (0.61 lb) and has module dimensions of 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 inches).

The 1769-OF4 is an Allen-Bradley Programmable Automation controller (PAC) assembly designed specifically for use as an analog output module for MicroLogix 1500 and CompactLogix controllers. The analog output module is designed to drive regulatory final control elements (FCE) of a specific control loop, such as regulator valves, variable frequency drivers (VFDS), dampers, shutters and indicating devices, such as indicators, loggers, data loggers and others.

The analog output has an embedded four (4) single-ended output channels. Each channel can be individually configured with signal types, such as 0-20mA and 4-20 mA current signals and ±10V dc, 0 to 10V dc, 0 to 5Vdc, and 1 to 5Vdc voltage signals. The module has a 15-bit output resolution and can be configured for unipolar and bipolar operation. Analog signals can be used or specified as the control output (CO) of a proportional + integral + differential (PID) controller, or to re-transmit the signal to receiving elements, such as indicators, loggers, data loggers, converters, and other similar instruments. Analog output signals can also be activated via a human-machine interface (HMI), supervisory control and data acquisition (SCADA), distributed control systems (DCS), and other computer-based or electrical manual loaders.
