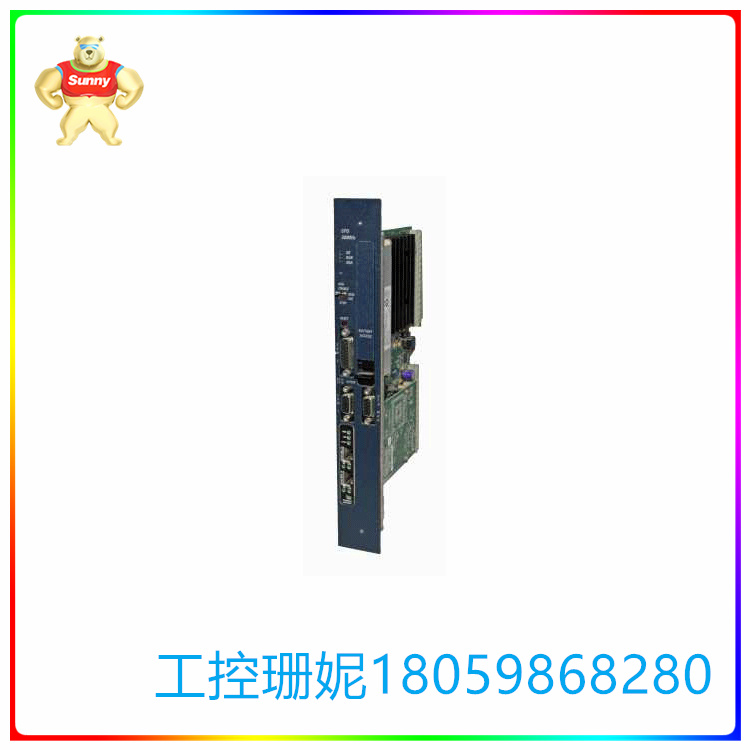

IC698CPE010 RX7i 平台的中央处理器模块  机架安装模块

【产品详情】

技术规格

处理速度： 300兆赫

CPU内存： 10 兆字节

浮点： 是的

串口： 3

串行协议： Modbus RTU 从站、SNP、串行 I/O

嵌入式通信： RS-232、RS-486。以太网接口

IC698CPE010是属于艾默生自动化 PACSystem RX7i 平台的中央处理器 （CPU） 模块。该控制器系列设计用于大型和更复杂的应用。它是一个机架安装模块，占据底板指定的CPU插槽。

该IC698CPE010安装了 300 MHz 的 Intel Celeron 微处理器，每 0 个布尔触点/线圈的布尔执行速度为 33.1000 ms。它具有内置的 10 MB 电池备份用户存储器和 10 MB 非易失性或闪存。该模块最多可下载512个程序块，每个程序块的最大大小为128 KB。该 CPU 的 I/O 容量包括高达 32Kbits 的离散 （%I） 和 （%Q） 以及高达 32K 字的模拟 （%AI） 和 （%AQ） 数据。它支持浮点数据，并带有多种通信接口，如RS-232、RS-485、以太网接口。

具体来说，该模块有三 （3） 个串口端口 RS232。RS485 电气标准兼容 Modbus RTU Slave、SNP、串行 I/O 协议。一个串口用作站管理器端口。它还具有嵌入式双以太网通信接口，可用作嵌入式交换机，需要单个 IP 地址才能运行，支持线性和媒体冗余协议 （MRP）。这些以太网接口允许以 10/100 mbps 的传输速率进行数据交换，具有自动协商和功能，支持半双工和全双工模式。以太网端口支持以太网全局数据 （EGD）、SRTP、MODBUS TCP 服务器和客户端协议。它还允许访问 CPU 的文件传输协议 （FTP） 和 Web 服务器功能。

GE Fanuc IC698CPE010 中央处理器 （CPU） 是 RX7i PACsystem 系列的 CPU 模块。IC698CPE010 CPU 模块是一个英特尔赛扬处理器模块，通过用户编程的值和参数执行实时应用进程、机器控制和系统处理功能。该 CPU 模块能够通过 VME7 标准格式通过 Rx64i 背板与 I/O 模块和其他智能选件模块进行通信。IC698CPE010 CPU 模块采用 VME64 开放式架构，支持从各种基于 VME 的模块、90-70 系列模块、通信模块、智能选件模块和各种 HMI 设备进行高速 I/O 数据传输。IC698CPE010 CPU 模块提供 10 MB 锂电池备份 RAM 存储器和 10 MB 非易失性用户存储器，用于应用和数据存储。它最多可以支持 512 个程序块（每个块 128 KB），并且它有一个包含离散和模拟数据的参考表。

IC698CPE010 CPU模块能够执行浮点运算和布尔运算，并使用C、梯形图、结构化文本和功能块图编程语言配置高级用户参数。IC698CPE010 CPU 模块安装在 GE Fanuc Rx1i 机架的插槽 7 中，在 3 伏直流电下，背板电流要求为 2.5 安培。IC698CPE010 CPU 模块带有 3 个串行端口，分别是 RS-485 串行端口、RS-232 串行端口和 RS-232 以太网站管理器端口和一个双 10/100 Mbps 以太网端口，用于高速 EGD 数据交换和支持 TCP/IP 的通信。可以使用 Proficy Machine Edition 配置软件（版本 698.010 或更高版本）来配置 IC4CPE0 CPU 模块，该软件为机器级自动化的开发和维护提供了高级配置环境。

IC698CPE010常见问题

1. 这个CPU上安装的微处理器是什么？

该IC698CPE010具有300MHz赛扬微处理器。

2. IC698CPE010的内置内存有多大？

IC698CPE010具有 10 MB RAM 和 10 MB 闪存。

3. IC698CPE010可以使用哪些通信端口？

IC698CPE010 有两 （2） 个以太网通信端口;一 （1） 个 RS232 端口;一 （1） 个 RS485 端口和一 （1） 个站点管理器端口。

1. IC698CPE010的集成内存有多大？

集成存储器相当于 10 MB RAM 和 10 MB 闪存。

2. IC698CPE010安装的处理器类型是什么？

IC698CPE010具有 300 MHz 的 Intel Celeron 处理器。

3. IC698CPE010是否内置了 Web 服务器？

是的。IC698CPE010内置了 Web 服务器。

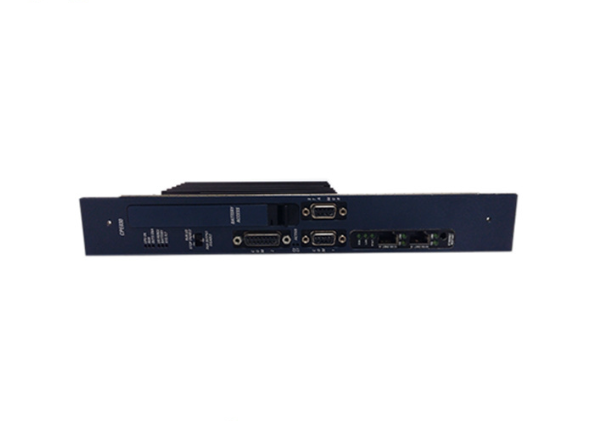

IC698CPE010 RX7i 平台的中央处理器模块  机架安装模块

【英文介绍】

Technical specification

Processing speed: 300 MHZ

CPU memory: 10 megabytes

Floating point: Yes

Serial port: 3

Serial protocol: Modbus RTU slave station, SNP, serial I/O

Embedded communication: RS-232, RS-486. Ethernet interface

The IC698CPE010 is a central processing unit (CPU) module for the Emerson Automation PACSystem RX7i platform. The controller family is designed for large and more complex applications. It is a rack-mount module that occupies a designated CPU slot on the baseboard.

The IC698CPE010 is equipped with a 300 MHz Intel Celeron microprocessor and has a Boolean execution speed of 33.1000 ms per 0 Boolean contacts/coils. It has built-in 10 MB battery backup user memory and 10 MB non-volatile or flash memory. The module can download up to 512 blocks, each with a maximum size of 128 KB. The CPU's I/O capacity includes up to 32Kbits of discrete (%I) and (%Q) and up to 32K words of analog (%AI) and (%AQ) data. It supports floating point data and comes with a variety of communication interfaces such as RS-232, RS-485, and Ethernet interfaces.

Specifically, the module has three (3) serial ports RS232. RS485 electrical standard compatible with Modbus RTU Slave, SNP, serial I/O protocols. One serial port is used as the station manager port. It also has an embedded dual Ethernet communication interface that can be used as an embedded switch, requires a single IP address to operate, and supports linear and media Redundancy Protocol (MRP). These Ethernet interfaces allow data exchange at 10/100 mbps transmission rates, have auto-negotiation and functionality, and support both half-duplex and full-duplex modes. Ethernet ports support Ethernet Global Data (EGD), SRTP, MODBUS TCP server and client protocols. It also allows access to the CPU's File Transfer Protocol (FTP) and Web server functions.

The GE Fanuc IC698CPE010 Central Processing unit (CPU) is the CPU module of the RX7i PACsystem family. The IC698CPE010 CPU module is an Intel Celeron processor module that performs real-time application processes, machine control, and system processing functions with user-programmed values and parameters. The CPU module can communicate with the I/O module and other smart option modules via the Rx64i backplane in the VME7 standard format. The IC698CPE010 CPU module uses the VME64 open architecture and supports high-speed I/O data transfer from a variety of VME-based modules, 90-70 series modules, communication modules, intelligent option modules, and a variety of HMI devices. The IC698CPE010 CPU module provides 10 MB of lithium battery backup RAM memory and 10 MB of non-volatile user memory for application and data storage. It can support up to 512 blocks (128 KB each), and it has a reference table containing discrete and simulated data.

The IC698CPE010 CPU module is capable of performing floating-point and Boolean operations and configuring advanced user parameters using C, ladder, structured text, and function block graph programming languages. The IC698CPE010 CPU module is installed in slot 7 of the GE Fanuc Rx1i rack. With 3 volts of direct current, the backplane current is 2.5 amps. The IC698CPE010 CPU module comes with 3 serial ports, namely RS-485 serial port, RS-232 serial port, RS-232 Ethernet web Manager port and a dual 10/100 Mbps Ethernet port. Used for high-speed EGD data exchange and TCP/IP supported communication. The IC4CPE0 CPU module can be configured using Proficy Machine Edition configuration software (version 698.010 or later), which provides an advanced configuration environment for the development and maintenance of machine-level automation.

IC698CPE010 Frequently Asked Questions

1. What is the microprocessor installed on this CPU?

The IC698CPE010 features a 300MHz Celeron microprocessor.

2. How big is the internal memory of IC698CPE010?

The IC698CPE010 has 10 MB RAM and 10 MB flash memory.

3. Which communication ports can the IC698CPE010 use?

The IC698CPE010 has two (2) Ethernet communication ports; One (1) RS232 port; One (1) RS485 port and one (1) site Manager port.

1. How big is the integrated memory of IC698CPE010?

The integrated memory is equivalent to 10 MB RAM and 10 MB flash memory.

2. What type of processor is the IC698CPE010 installed on?

The IC698CPE010 features a 300 MHz Intel Celeron processor.

3. Does the IC698CPE010 have a built-in Web server?

Yes. The IC698CPE010 has a built-in Web server.
