IC695EDS001 DNP3分站模块 GE  可编程自动化控制器

【产品详情】

该IC695EDS001是一个DNP3分站模块，属于PACSystem RX3i可编程自动化控制器（PAC），以前由GE智能平台公司提供，现在隶属于艾默生自动化公司。该模块支持通过以太网 I/P 进行 DNP3 从站通信，允许在 DNP12 主站之间交换多达 072,20 个点和 000,3 个事件的数据。该模块还支持四 （4） 个 DNP3 数据对象，包括 DI、带时间的 DI、DO、带时间的 DO 、CROB、模拟输出值、时间设置和类轮询。

IC695EDS001带有一 （1） 个模块站管理器端口，用于模块和网络管理，也可用作固件升级端口。对于 DNP3 连接，它具有两 （2） 个支持 45/10 mbps 传输速率的 RJ100 终端。这些端口充当嵌入式以太网交换机，能够自动感应，直接连接到 10BaseT 或 100BaseTX IEEE 802.3 网络，而无需安装外部收发器。这些端口支持各种网络拓扑，如线形、星形、菊花链或环形拓扑。

IC695EDS001安装在 PACSystem RX3i 机架上，占用机箱的单个插槽。允许多个模块实例，特别是每个 RX4i 系统最多四 （695） 个IC001EDS3。它支持模块拆卸和通电插入 （RIUP）。

适用于IC3EDS695的兼容 RX001i CPU 包括 CPU320/CPU315 主固件版本 8.05;CPU320/CPU315 引导固件版本 5.10;CPE310/CPE305 主固件版本 8.05;CPE310/CPE305 引导固件版本 7.10;CRU320 主固件版本 8.05;CRU320 引导固件版本 5.10 和 CPU310/CMU310/NIU001 主固件版本 6.71。兼容的编程软件是 Proficy Machine Edition Logic Developer，版本 8.5 SIM 7 或更高版本。

GE Fanuc IC695EDS001模块是用于RX3i PACSystems平台的DNP3分站模块。IC695EDS001模块是一个以太网模块，安装在 RX3i 背板上，允许 RX3i 系统充当 DNP3 网络上的分站设备，最多可以与 8 个 DNP3 主站进行通信。模块上的通信接口包括一个带 232 针母头 D 连接器的 RS-9 端口和两个带 RJ-10 母头接口的 100/45 Mbps 以太网端口。RS-232端口可用于网络管理。集成的网络交换机支持自动协商、交叉检测、速度和检测功能。支持的以太网协议包括 LLA 和 TCP/IP 协议。每个 IC695EDS001 模块支持一个 IP 地址和一个 MAC 地址。以太网固件的嵌入式重启按钮允许重启以太网固件，而无需模块重启。

IC695EDS001模块可以安装在 RX3i 机架的任何空插槽中。根据可用的插槽和电源，单个 RX695 机架中最多可安装四个IC001EDS39模块。在接通机架电源时，可以卸下和插入模块。当主机 CPU 附带串行端口时，可以使用 Windloader 实用程序来升级IC695EDS001模块上的固件。如果主机 CPU 未附带串行端口，则可以使用基于 Web 的软件工具来升级模块固件。单个 RX3i CPU 支持 32 个 DNP3 主站。单个IC695EDS001模块支持 12,072 个 DNP3 点和 20,000 个 DPN3 事件。IC695EDS001模块支持与 DNP3 主设备进行未经请求的数据交换。IC695EDS001模块在 840.3 伏直流电时最多需要 3 毫安电流，在 614 伏直流电时需要 5 毫安电流。

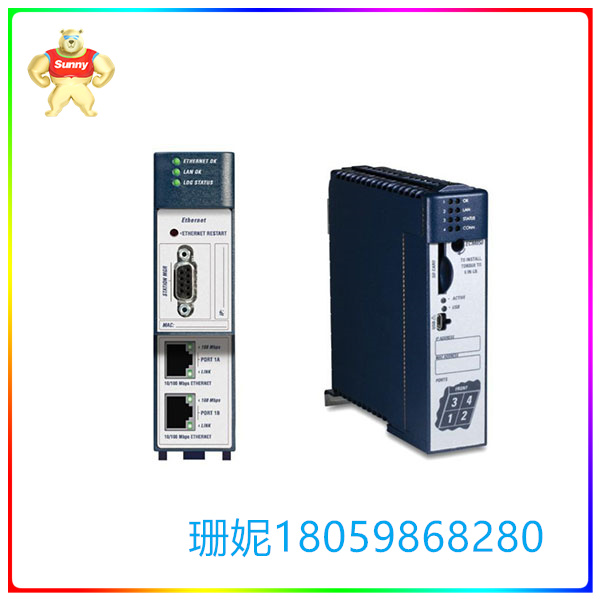

IC695EDS001 DNP3分站模块 GE  可编程自动化控制器

【英文介绍】

The IC695EDS001 is a DNP3 sub-station module belonging to the PACSystem RX3i Programmable Automation Controller (PAC), formerly supplied by GE Intelligent Platforms and now part of Emerson Automation. The module supports DNP3 slave station communication over Ethernet I/P, allowing the exchange of data of up to 072,000,20 points and 000,3 events between DNP12 master stations. The module also supports four (4) DNP3 data objects, including DI, DI with time, DO, DO with time, CROB, analog output values, time Settings, and class polling.

The IC695EDS001 comes with one (1) module station Manager port for module and network management and can also be used as a firmware upgrade port. For DNP3 connections, it has two (2) RJ100 terminals that support 45/10 mbps transfer rates. These ports act as embedded Ethernet switches capable of sensing automatically and connecting directly to 10BaseT or 100BaseTX IEEE 802.3 networks without the need to install an external transceiver. These ports support a variety of network topologies, such as line, star, Daisy chain, or ring topology.

The IC695EDS001 is mounted on the PACSystem RX3i rack and occupies a single slot in the chassis. Multiple module instances are allowed, specifically up to four (695) IC001EDS3 per RX4i system. It supports module removal and power-on insertion (RIUP).

Compatible RX001i cpus for IC3EDS695 include CPU320/CPU315 master firmware version 8.05; CPU320/CPU315 Boot firmware version 5.10; CPE310/CPE305 main firmware version 8.05; CPE310/CPE305 boot firmware version 7.10; CRU320 main firmware version 8.05; CRU320 boot firmware version 5.10 and CPU310/CMU310/NIU001 master firmware version 6.71. Compatible programming software is Proficy Machine Edition Logic Developer, version 8.5 SIM 7 or later.

The GE Fanuc IC695EDS001 module is a DNP3 sub-station module for RX3i PACSystems platform. The IC695EDS001 module is an Ethernet module that is mounted on the RX3i backplane, allowing the RX3i system to act as a sub-station device on the DNP3 network and can communicate with up to eight DNP3 master stations. The communication interface on the module consists of an RS-9 port with a 232-pin female D-connector and two 100/45 Mbps Ethernet ports with an RJ-10 female interface. The RS-232 port can be used for network management. The integrated network switch supports auto-negotiation, cross detection, speed and detection. Supported Ethernet protocols include LLA and TCP/IP. Each IC695EDS001 module supports one IP address and one MAC address. An embedded restart button for Ethernet firmware allows the Ethernet firmware to be restarted without the need for a module restart.

The IC695EDS001 module can be installed in any empty slot of the RX3i rack. Depending on available slots and power supplies, up to four IC001EDS39 modules can be installed in a single RX695 rack. When the rack is powered on, you can remove and insert the module. When the host CPU comes with a serial port, you can use the Windloader utility to upgrade the firmware on the IC695EDS001 module. If the host CPU does not come with a serial port, you can use a web-based software tool to upgrade the module firmware. A single RX3i CPU supports 32 DNP3 master stations. A single IC695EDS001 module supports 12,072 DNP3 points and 20,000 DPN3 events. The IC695EDS001 module supports unsolicited data exchange with the DNP3 master device. The IC695EDS001 module requires up to 3 mA at 840.3 volts DC and 5 mA at 614 volts DC.

IC695EDS001 DNP3分站模块 GE  可编程自动化控制器
