CSI 6300 SIS 数字超速保护系统 已依据 IEC61508:2010 通过 TÜV 认证，它能为旋转机械如汽轮机、 压缩机和泵进行转速的测量和旋 转方向的检测。CSI 6300 SIS 能 保护设备免于超速状态，且在启 动时能检测出反转的问题。

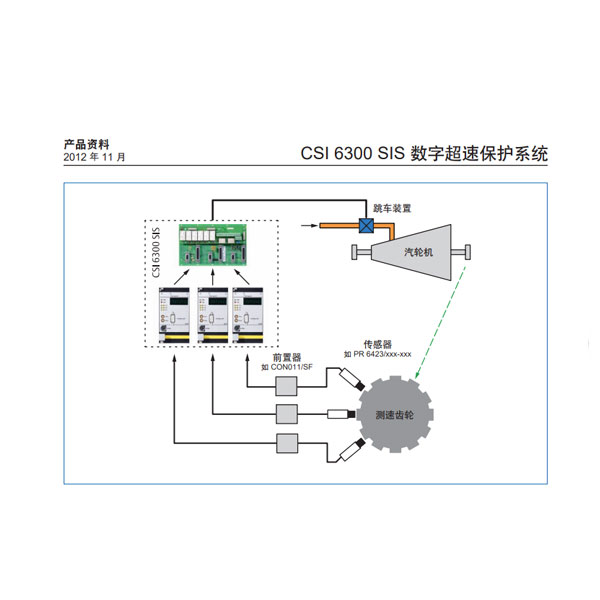

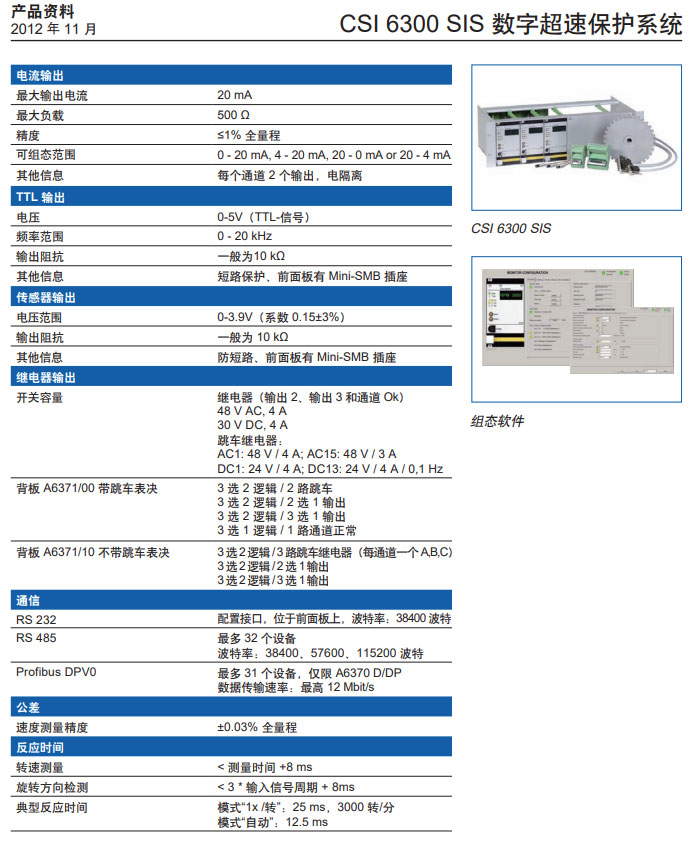

CSI 6300 SIS 包括 3 个保护监测 器（A6370）和 1 个背板（A6371）， 固定在 19” 机架上的。该系统需 与电涡流传感器及前置器配合使 用（如 PR 6423/xxx-xxx 加 CON 011/SF）。
三通道设计，从信号检测开始， 经信息处理，最后对测得速度进 行评估，能为所监控的机器最大 程度地提供安全性和可用性。您 可以确保操作的安全性与对设备 的保护。当到达临界状态时，CSI 6300 SIS 可将机器引入安全状态。

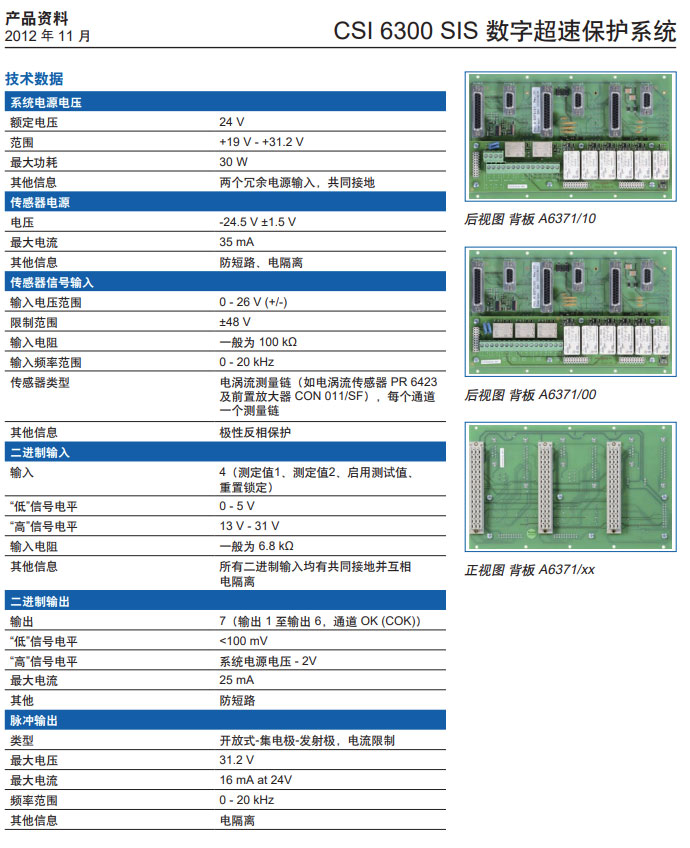

CSI 6300 SIS 的安全输出依靠位 于背板上的跳车继电器。背板有 “ 带跳车表决 ” 和 “ 不带跳车表决 ” 两种跳车逻辑，这两种不同的跳车 逻辑可以提供绝大部分跳车方案。
该系统还有扩展故障检测功能。系 统会持续监测三个传感器是在许可 限度范围内运行。此外，这三个通 道还会交互检查，并彼此监督输出 信号。
超速保护安全性功能符合 SIL 3 要求。
旋转方向检测安全性功能符合 SIL 2 要求。
SIL 认证符合 IEC 61508:2010 及 EN 62511 和 DIN EN 62061 的相关部分要求。
基于 3 通道保护系统的微处理器
组态软件和各监测器的密码保护
每通道 6 个可编程二进制输出
每通道 2 个电隔离的电流输出
每通道 3 个脉冲输出
轴转速的加速度测量
冗余电源
所有通道之间相互比较脉冲与模 拟输出信号
电子电路和所连传感器的自测 功能
集成化的验证测试功能
以纯文本格式显示简单故障检测 信息
RS 232配置接口与RS 485接口， 用于数据交换
运行过程中各通道热插拔
PROFIBUS DP 接口（可选）
CSI 6300 SIS 系统配置实例 – 带跳车表决
组件 数量
A6370 D（监测器） 3
A6371/00（背板） 1
A6351（19” 机架） 1
A6380（9 孔接端子） 3
A6380（25 孔接端子） 3
A6384（9 芯电缆 1m） 3
A6384（25 芯电缆 1m） 3
组态软件套件 3
PR 6423/xxx-xxx 3
CON 011/SF 1
SIL 认证电涡流测量链的安装
电涡流测量链包括下表中所示的传感 器和前置器，符合 IEC 61508:2010 的 SIL2 要求，系统资格属 SIL 3。
所列传感器的所有物理尺寸（套筒螺 纹、套筒长度、传感器电缆长度 ...） 均通过认证。
可提供相关标准量程或扩大量程的 前置器。扩大量程为标准量程的 1.5 至 2 倍。
经认证的电涡流传感器 前置器
PR 6422/xxx-xxx（序列号 ≥600） CON 011/SF （序列号 ≥ 28000）
PR 6423/xxx-xxx（序列号 ≥600） CON 011/9../SF （序列号 ≥ 28000）
PR 6424/xxx-xxx（序列号 ≥600） CON 041/SF （序列号 ≥ 28000）
CON 041/9../SF （序列号 ≥ 28000）
订购信息：
部件号 产品说明

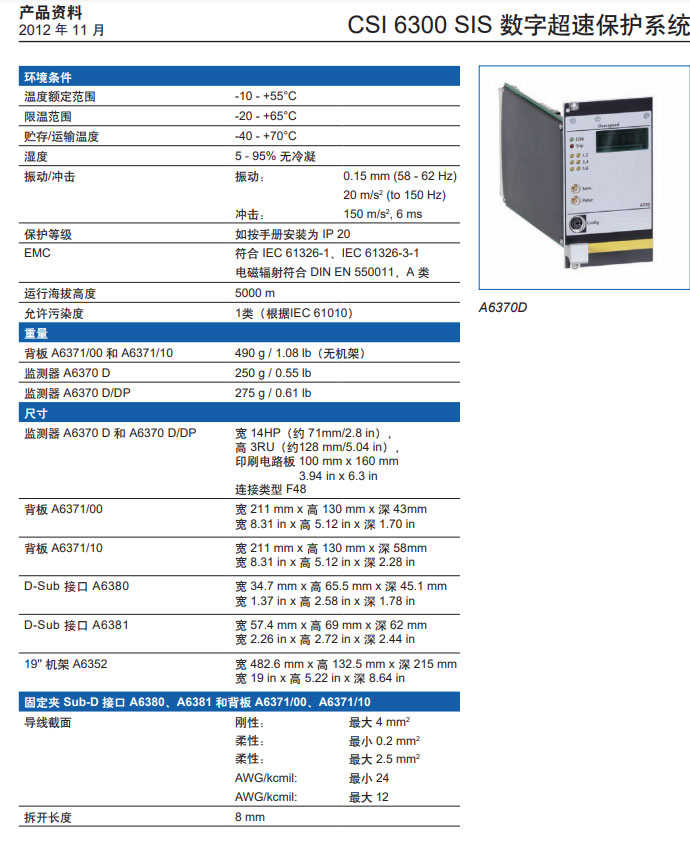

A6370/D CSI 6300 SIS - 监测器、1 通道速度、带显示
A6370/D/DP CSI 6300 SIS - 监测器、1 通道速度、带显示 PROFIBUS DP
A6371/00 CSI 6300 SIS - 背板、带跳车表决
A6371/10 CSI 6300 SIS - 背板、不带跳车表决
A6380 CSI 6300 SIS - 接线端子、DIN 机架、 Sub-D 连接、9 孔
A6381 CSI 6300 SIS - 接线端子、DIN 机架、 Sub-D 连接、25 孔
A6384 CSI 6300 SIS - 连接电缆, Sub-D 连接、 9 芯、1m
A6385 CSI 6300 SIS - 连接电缆、Sub-D 连接、 25 芯、1m
A6386 CSI 6300 SIS - 连接电缆、Sub-D 连接、 9 芯、3m
A6387 CSI 6300 SIS - 连接电缆、Sub-D 连接、 25 芯、3m
A6352 CSI 6300 SIS - 机架、19 英寸、3U
A6363 CSI 6300 SIS - 连接电缆、PROFIBUS、 两端带接头、4m
9199-00027 组态套件，包括组态电缆、测试电缆、 软件和快速入门指南
